Назначение и принцип действия ОПН



На сайт Балтэнерго поступает много вопросов, связанных с ОПН. Часть из них носит конкретный характер, например, по дополнительным данным на приобретённый ограничитель. На подобные вопросы мы стараемся отвечать незамедлительно. Но часть вопросов носит общий характер. К примеру, по параметрам ограничителей, в том числе и по толкованию самих терминов, которые приведены в документации производителей ОПН. Это связано с тем, что в настоящее время практически не издаётся популярная научно-техническая литература по электротехнике, к тому же дешёвая, подобно широко известной в то время “Библиотеке электромонтёра” или “Массовой библиотеке инженера”. А несмотря на свою кажущуюся конструктивную простоту, ОПН - сложный электротехнический аппарат. Скажем так: ОПН – это просто, но не очень… И у теоретиков и у практиков есть много нерешенных вопросов. Достаточно сказать, что до сих пор не принят основополагающий документ по ОПН – ГОСТ, а целый ряд существующих документов имеют разночтения. Тем не менее, активное внедрение ограничителей в практику, тем более учитывая их роль в энергосистемах, ставит вопрос о более глубокой теоретической и практической подготовке обслуживающего персонала. Поэтому мы пришли к выводу о необходимости поместить на нашем сайте ряд взаимосвязанных статей по основам теории и практике ОПН, не особо теоретизируя и в то же время не упрощая подачу материала с тем, чтобы он был доступен широкому кругу практиков. Но так как большинству читателей –практиков основы защиты энергетических систем от перенапряжений известны ( по применению, например, вентильных разрядников), то общеизвестных истин повторять не будем. Конечно, при указанном подходе возможны некоторые упрощения, могут быть и неточности. Но мы открыты для любой критики, тем более конструктивной. Особенно ценны предложения по тематике будущих статей. По возможности, будем ссылаться на используемые источники- учебные пособия, статьи, документы и др. , но если вдруг кто-то из авторов не найдёт ссылки на свой труд - не обвиняйте нас в плагиате – ведь никаких коммерческих выгод от этих публикаций мы не получим.

Этот цикл статей назовём непритязательно - “ Школа молодого опнщика”. И так – урок первый. Начнём с назначения и принципа действия.

Урок 1. Назначение и принцип действия ОПН

Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор ( varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).

Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольт-амперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.

Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.

В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис 1). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.

Рис. 1. Нелинейный резистор – варистор

Диаметр варистора ( точнее - площадь поперечного сечения ) определяет пропускную способность варистора по току, а его высота - параметры по напряжению.

При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.

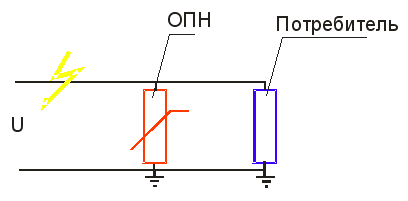

Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 2 ).

Рис.2

Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.

Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения - постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.

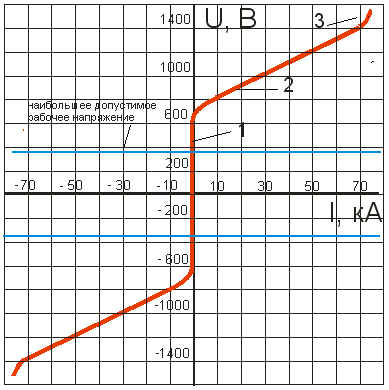

Типовая вольт- амперная характеристика варистора с наибольшим длительно допустимым напряжением 0.4 кВ в линейном масштабе приведена на рис. 3.


Рис. 3. Вольт – амперная характеристика варистора

На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал - десятые доли миллиамперметра.

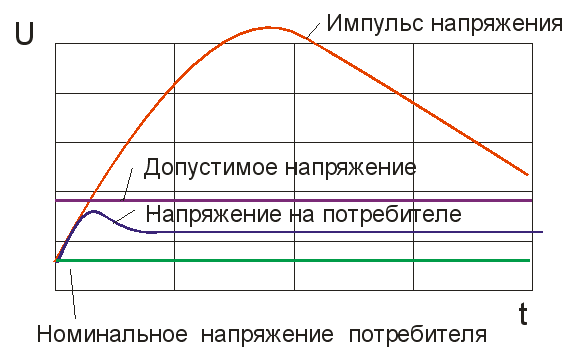

При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 4).

Рис. 4

В третьей области ( больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.
